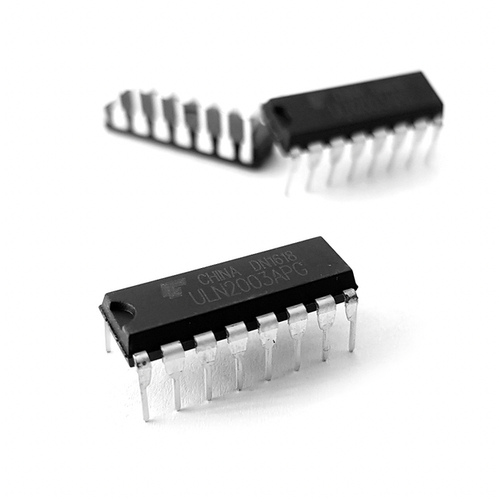

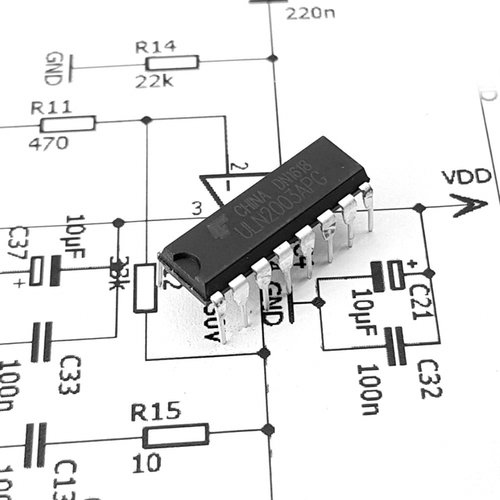

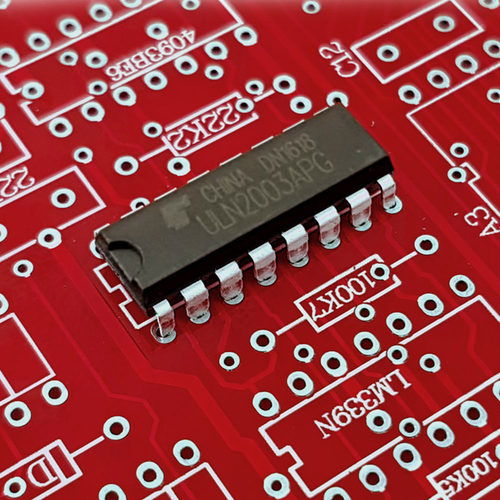

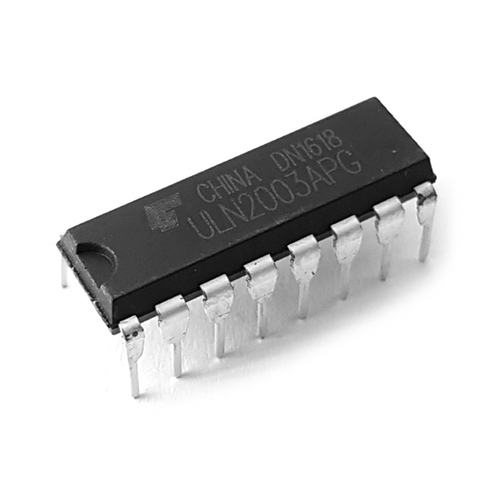

آیسی درایور آرایه دارلینگتون ULN2003APG | TOSHIBA DIP-16 | ۷ کانال ۵۰۰mA | ملت هوشمند

آیسی ULN2003APG یک آرایه ترانزیستوری دارلینگتون (Darlington Transistor Array) با ولتاژ بالا و جریان بالا است که توسط شرکت معتبر TOSHIBA تولید می‌شود. این قطعه شامل هفت جفت ترانزیستور NPN دارلینگتون با امیتر مشترک است که برای واسطه‌گری بین مدارات منطقی سطح پایین (مانند میکروکنترلرها و TTL) و بارهای پرقدرت طراحی شده است. دیودهای محافظ یکپارچه (Clamp Diodes) نیز امکان سوئیچینگ بارهای سلفی مانند رله و موتور را بدون نیاز به قطعات جانبی فراهم می‌کنند.

مشخصات فنی کلیدی:

· سازنده: TOSHIBA
· نوع: آرایه ۷ کاناله ترانزیستور NPN دارلینگتون
· ولتاژ خروجی (VCE): حداکثر ۵۰ ولت
· جریان خروجی هر کانال: حداکثر ۵۰۰ میلی‌آمپر
· جریان کل (۷ کانال موازی): تا ۳.۵ آمپر
· ولتاژ ورودی (VIN): ۰ تا ۲۴ ولت
· مقاومت سری ورودی: ۲.۷ کیلواهم (سازگار با TTL و ۵V CMOS)
· تعداد پایه: ۱۶ پایه
· محفظه (Package): DIP-16 (نصب از پشت برد / Through Hole)
· دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد
· توان اتلافی (PD): ۱.۴۷ وات

ویژگی‌های برجسته:

· دیودهای حذف سرج (Flyback Diodes): محافظت در برابر ولتاژهای معکوس ناشی از بارهای سلفی
· خروجی کلکتور باز (Open-Collector): امکان اتصال به بارهایی با ولتاژهای مختلف تا ۵۰ ولت
· ورودی سازگار با انواع منطق: TTL، CMOS، ۵V و ۳.۳V
· قابلیت موازی‌سازی کانال‌ها: برای افزایش جریان خروجی (تا ۳.۵ آمپر)
· مدارات داخلی ساده: بدون نیاز به مقاومت‌های محدودکننده جریان خارجی

کاربردهای اصلی:

· راه‌اندازی رله‌ها و سلونوئیدها
· کنترل موتورهای DC و استپر موتورها
· راه‌اندازی LEDهای پرقدرت و نمایشگرها
· واسطه‌گری بین میکروکنترلر (مانند آردوینو) و بارهای پرقدرت
· مدارات سوئیچینگ صنعتی و پروژه‌های رباتیک

قیمت مرجع جهانی:
قیمت این آیسی در بازارهای جهانی بسته به برند، توزیع‌کننده و تعداد خرید متغیر است:

· قیمت خرده‌فروشی (تک عدد): حدود ۰.۴۷ تا ۰.۶۰ دلار
· قیمت عمده (۱۰۰ عدد به بالا): از حدود ۰.۱۵ تا ۰.۳۲ دلار به ازای هر عدد
