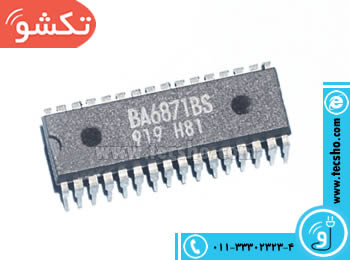

آیسی BA6871BS یک مدار مجتمع یکپارچه (Monolithic IC) ساخت شرکت معتبر Rohm Semiconductor است که برای راه‌اندازی موتورهای DC دوطرفه (Bi-Directional) با قابلیت ترمز طراحی شده است . این قطعه با دو ورودی منطقی، امکان کنترل حرکت چپ‌گرد/راست‌گرد (Forward/Reverse) و ترمز موتور را فراهم می‌کند. همچنین با دارا بودن ورودی کنترل سرعت خارجی، امکان تنظیم دور موتور با ولتاژ دلخواه را می‌دهد .

مشخصات فنی کلیدی:

· سازنده: Rohm Semiconductor
· نوع کاربرد: درایور موتور DC دوطرفه (Bi-Directional DC Motor Driver)
· ولتاژ تغذیه موتور (VM): ۴.۵ تا ۱۵ ولت
· ولتاژ تغذیه منطق (VCC): ۴.۵ تا ۵.۵ ولت
· حداکثر جریان خروجی: ۱.۶ آمپر
· تعداد پایه: ۱۲ پایه
· محفظه (Package): HSIP-12 (یک ردیفه ۱۲ پایه با پشت فلزی برای نصب هیت‌سینک)
· دمای کاری: ۲۰- تا ۷۵+ درجه سانتی‌گراد

ویژگی‌های برجسته:

· قابلیت ترمز داخلی: برای توقف سریع و ایمن موتور
· ورودی فرمان گشتاور: تنظیم دور موتور با ولتاژ خارجی
· کم مصرف در حالت استندبای: جریان مصرفی بسیار پایین در حالت عدم استفاده
· جذب جریان هجومی: دارای مدار داخلی برای جذب جریان‌های ناشی از تغییر جهت موتور
· سازگاری با سطوح منطقی TTL و CMOS

پین‌آوت (ترتیب پایه‌ها):

شماره پایه نام سیگنال توضیح
۱ خروجی درایو ۱ اتصال به ترمینال اول موتور
۲ خروجی درایو ۲ اتصال به ترمینال دوم موتور
۳ زمین (GND) اتصال به زمین مدار
۴ تغذیه منطق (VCC) ۴.۵ تا ۵.۵ ولت
۵ ورودی کنترل جهت تعیین جهت چرخش موتور
۶ ورودی کنترل ترمز فعال‌سازی ترمز موتور
۷ ورودی کنترل سرعت تنظیم دور موتور با ولتاژ
۸ ورودی فیدبک بازخورد سرعت موتور
۹ خازن زمان‌دهی اتصال خازن برای تنظیم زمان
۱۰ خروجی سیگنال تشخیص تشخیص وضعیت موتور
۱۱ تغذیه موتور (VM) ۴.۵ تا ۱۵ ولت
۱۲ خروجی درایو ۳ اتصال به ترمینال سوم موتور

کاربردهای اصلی:

· درایور موتور بارگذاری (Loading Motor) در دستگاه‌های VCR (ویدئو)
· کنترل موتورهای DC در CD/DVD پلیرها
· پروژه‌های رباتیک و کنترل موتورهای DC کوچک
· سیستم‌های اسباب‌بازی و تجهیزات الکترونیکی مصرفی

قیمت مرجع جهانی:

قیمت این آیسی در بازارهای جهانی بسته به توزیع‌کننده و تعداد خرید متغیر است:

· قیمت خرده‌فروشی (تک عدد): حدود ۲ تا ۴ دلار در فروشگاه‌های بین‌المللی
· قیمت عمده (تعداد بیشتر): با تخفیف قابل توجه همراه است

تضمین اصالت:
ما در ملت هوشمند تمام قطعات را با تضمین اصالت کالا (اورجینال) و قیمت رقابتی عرضه می‌کنیم. این آیسی مستقیماً از منابع معتبر تأمین شده و کاملاً نو و اصل است.

راهنمای خرید:
برای استعلام قیمت عمده و موجودی، با پشتیبانی فروشگاه تماس بگیرید. ارسال به سراسر کشور با بسته‌بندی استاندارد انجام می‌شود.
