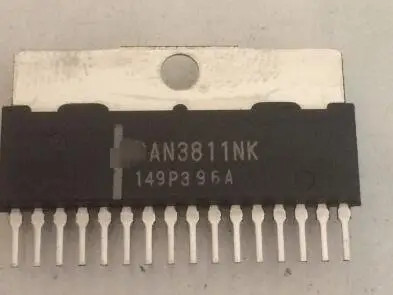

آیسی درایور موتور هال AN3811NK | Panasonic | ۱۶ پایه HSIP | ملت هوشمند

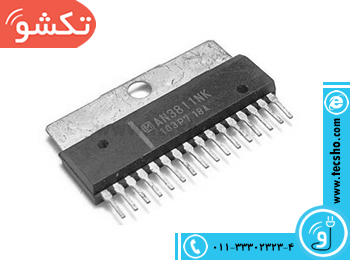

آیسی AN3811NK یک مدار مجتمع تخصصی ساخت شرکت Panasonic (ماتسوشیتا) است که برای راه‌اندازی موتور هال سیلندر (Cylinder Hall Motor) در دستگاه‌های VCR (ویدئو) طراحی شده است . این قطعه با قابلیت درایو سه‌فاز و تکنیک‌های پیشرفته کاهش نویز، عملکردی بی‌نظیر در سیستم‌های پخش تصویری ارائه می‌دهد.

مشخصات فنی کلیدی:

· سازنده: Panasonic (Matsushita Electric)
· نوع کاربرد: درایور موتور هال سیلندر VCR (Cylinder Hall Motor Driving IC)
· ولتاژ تغذیه مدار کنترل (VCC): ۴.۵ تا ۵.۵ ولت
· ولتاژ موتور (VM): ۵ تا ۲۰ ولت
· حداکثر جریان خروجی: ۱.۵ آمپر
· تعداد پایه: ۱۶ پایه
· محفظه (Package): HSIP-16 (یک ردیفه ۱۶ پایه با پشت فلزی برای نصب هیت‌سینک)
· دمای کاری: ۲۰- تا ۷۵+ درجه سانتی‌گراد
· حداکثر جریان مدار (ICC): ۱۳ میلی‌آمپر

ویژگی‌های برجسته:

· درایو سه‌فاز، نیم‌موج با همپوشانی (Three-phase, half-wave and overlap driving): کاهش چشمگیر نویز مغناطیسی در خروجی صدا
· مدار تولیدکننده سیگنال PG/FG یکپارچه: برای کنترل دقیق سرعت و موقعیت موتور
· مدار حفاظت حرارتی (Thermal Protection): جلوگیری از آسیب دیدن قطعه در اثر افزایش دما
· ورودی‌های هال المنت: دارای پایه‌های مجزا برای اتصال سنسورهای هال (فاز نرمال و معکوس)
· ورودی فرمان گشتاور (Torque Command Input): امکان کنترل دور موتور با ولتاژ خارجی

پین‌آوت (ترتیب پایه‌ها) به شرح زیر است :

شماره پایه نام سیگنال توضیح
۱ Driving output 1 خروجی درایو ۱
۲ Driving output 2 خروجی درایو ۲
۳ Motor power supply pin (VM) تغذیه موتور
۴ PG/FG output خروجی سیگنال سرعت/موقعیت
۵ Power supply pin (VCC) تغذیه مدار کنترل
۶ Hall element normal phase input ورودی فاز نرمال سنسور هال
۷ Hall element reverse phase input ورودی فاز معکوس سنسور هال
۸ Phase compensation pin پایه جبران فاز
۹ Torque command input ورودی فرمان گشتاور (کنترل سرعت)
۱۰ Oscillation output pin خروجی نوسان‌ساز
۱۱ Grounding pin (GND) زمین
۱۲ Position signal pin 1 سیگنال موقعیت ۱
۱۳ Position signal pin 2 سیگنال موقعیت ۲
۱۴ Position signal pin 3 سیگنال موقعیت ۳
۱۵ Total current output خروجی جریان کل
۱۶ Driving output 3 خروجی درایو ۳

کاربردهای اصلی:

· درایور موتور هال سیلندر در دستگاه‌های VCR (ویدئو)
· سیستم‌های پخش تصویری و تجهیزات مرتبط
· پروژه‌های تعمیراتی دستگاه‌های قدیمی پاناسونیک

قیمت مرجع بین‌المللی:

· قیمت این قطعه در منابع خارجی حدود ۵.۹۹ یورو (معادل تقریبی ۸۰۰ تومان) ذکر شده است .

نکته مهم:
این آیسی به دلیل تخصصی بودن و کاربرد خاص در دستگاه‌های VCR، در بازار ممکن است کمیاب باشد. فروشگاه ملت هوشمند با تأمین از منابع معتبر، اصالت کالا را برای شما تضمین می‌کند.
